Принцип роботи плазмотрона

Принцип роботи плазмотрона ґрунтується на створенні плазмової дуги, яка розплавляє метал і видуває розплав із зони різу. Плазмотрон використовують для обробки сталі, нержавійки, алюмінію, міді та інших струмопровідних матеріалів. Щоб плазмове різання було стабільним, важливо розуміти будову різака, роль витратних матеріалів і вимоги до повітря.

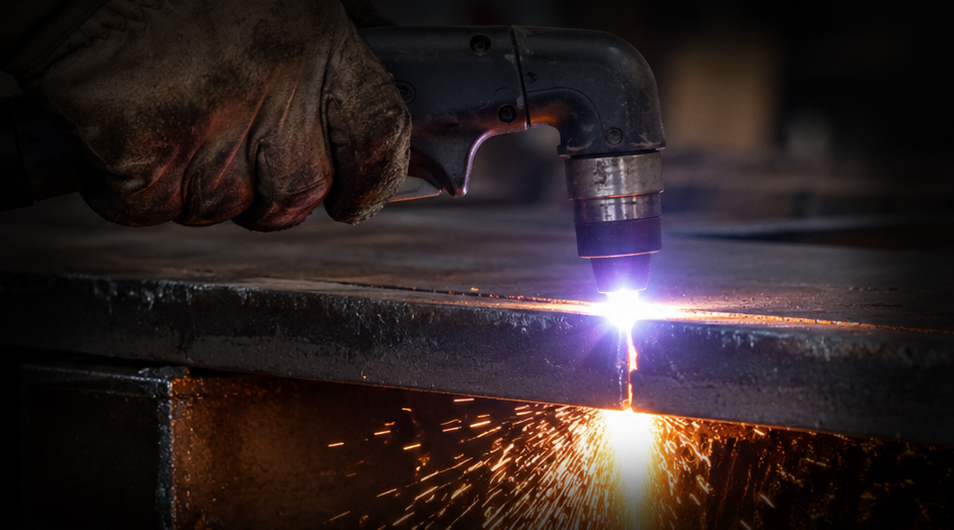

Плазмотрон є робочою частиною плазморіза. Через нього подаються струм і стиснене повітря, всередині формується плазма, а на виході з’являється вузька ріжуча дуга. Завдяки високій температурі та швидкості потоку метал розрізається швидко, а кромка виходить достатньо акуратною для подальшої обробки.

Що таке плазмотрон і де він використовується

Плазмотрон, або плазмовий різак, це пристрій, який формує потік плазми для різання металу. Він підключається до джерела струму, отримує повітря від компресора та спрямовує дугу через сопло до поверхні заготовки. Його завдання, створити стабільний потік енергії та утримати його в зоні різу.

Плазмове різання застосовується в майстернях, на виробництві, у ремонті, будівництві та металообробці. З його допомогою ріжуть листовий метал, труби, профіль, металоконструкції та заготовки різної товщини. Для таких завдань використовують плазморізи, які дають змогу працювати з різними матеріалами та режимами.

Плазмотрон зручний там, де потрібні мобільність, висока швидкість і рівна кромка без складної підготовки. На відміну від газового різання, він підходить не тільки для вуглецевої сталі, а й для кольорових металів, якщо матеріал проводить струм.

Як працює плазмотрон

Будова та принцип роботи плазмотрона пов’язані з перетворенням електричної енергії на потік високотемпературної плазми. Коли інвертор подає струм, між електродом і заготовкою або всередині різака виникає чергова дуга. Стиснене повітря проходить через внутрішні канали, нагрівається, починається іонізація газу, і потік стає електропровідним.

Після цього формується плазмова дуга. Вона проходить через вузьке сопло, стискається та концентрується. Температура в зоні різу різко підвищується, метал плавиться, а потік повітря видуває розплав вниз. Так з’являється розріз із заданою шириною та формою кромки.

Ріжуча дуга має бути стабільною. Якщо тиск повітря низький, сопло зношене або струм вибраний неправильно, плазма втрачає концентрацію. У результаті з’являються напливи, скіс кромки, нестабільний різ і швидкий знос витратних матеріалів.

Конструкція плазмотрона

Конструкція різака розрахована на точну подачу струму, повітря та формування вузького плазмового потоку. Всередині знаходяться струмопровідні деталі, канали подачі повітря, ізоляційні елементи та захисний ковпачок. Усі частини працюють разом, тому навіть невеликий знос впливає на якість різання.

Сучасні плазмотрони підбирають за типом плазморіза, силою струму, довжиною кабелю, способом підпалу та умовами роботи. Також важливо враховувати сумісність витратних матеріалів, тому що електрод, сопло та ковпачок мають підходити до конкретної моделі.

Основні елементи плазмотрона

Щоб зрозуміти принцип роботи плазмотрона, потрібно знати призначення основних деталей. Вони відповідають за підпал дуги, напрямок повітря, захист робочої частини та стабільність різу.

До ключових елементів плазмотрона належать:

• електрод, який бере участь у формуванні дуги;
• сопло, що стискає потік плазми та задає форму різу;
• завихрювач, який спрямовує потік повітря навколо електрода;
• захисний ковпачок, що закриває робочу частину від пошкоджень;
• корпус, у якому розміщені струмопровідні та ізоляційні елементи;
• рукоятка, що забезпечує зручне утримання різака;
• кабель-шланг, через який подаються струм і стиснене повітря;
• витратні матеріали, які замінюють у міру зносу.

Якщо сопло пошкоджене, отвір втрачає форму, а дуга стає широкою та нестабільною. Зношений електрод погіршує підпал і знижує точність різу, тому стан деталей потрібно перевіряти перед роботою.

Система охолодження плазмотрона

Охолодження необхідне, тому що всередині різака утворюється висока температура. У ручних апаратах малої та середньої потужності частіше використовується повітряне охолодження. Потік повітря бере участь у створенні плазми та одночасно знижує нагрівання робочої частини.

У потужних системах може застосовуватися рідинне охолодження. Воно ефективно відводить тепло під час тривалої роботи та високого струму. Якщо охолодження недостатнє, електрод, сопло та захисний ковпачок перегріваються, а строк служби витратних матеріалів зменшується.

Види плазмового різання

Плазмове різання буває ручним і механізованим. Ручний спосіб застосовують у ремонті, монтажних роботах, невеликому виробництві та майстернях. Оператор сам веде плазмотрон по лінії різу, контролює швидкість руху та відстань до металу.

Механізоване різання використовується на верстатах із ЧПУ. У цьому випадку різак переміщується заданою траєкторією, а параметри контролює система керування. Такий спосіб підходить для серійного розкрою листового металу, складних контурів і повторюваних деталей.

Також розрізняють різання за робочим середовищем. Найчастіше використовується стиснене повітря, тому що воно доступне та підходить для більшості завдань. У промисловості можуть застосовувати спеціальні гази, якщо потрібно покращити якість кромки або знизити окислення.

Що впливає на якість і строк служби плазмотрона

На якість різу впливають сила струму, тиск повітря, швидкість переміщення, відстань до металу та стан витратних матеріалів. Якщо струм занадто малий, метал прорізається погано. Якщо струм завищений, зростає перегрів, швидше зношується сопло та збільшується зона термічного впливу.

Важлива й підготовка повітря. Волога, масло та забруднення з компресора погіршують іонізацію, роблять дугу нестабільною та прискорюють знос електрода. Тому для плазмового різання бажано використовувати чисте, сухе стиснене повітря та стежити за фільтрами.

Будова та принцип роботи плазмотрона показують, що якість різання залежить не тільки від потужності апарата. Важливі чисте повітря, справні витратні матеріали, правильний струм, стабільне охолодження та акуратне ведення різака. Якщо контролювати ці фактори, плазмотрон служить довше, а кромка виходить рівною та готовою до подальшої обробки.
