Будова TIG-пальника

Будову TIG-пальника важливо розуміти перед вибором апарата, витратних матеріалів і режиму роботи. TIG-пальник відповідає за подачу струму, фіксацію вольфрамового електрода та напрямок захисного газу в зону зварювання. Від конструкції залежить стабільність зварювальної дуги, чистота шва та зручність зварника.

Що таке TIG-пальник і як він працює

TIG-пальник використовується для аргонодугового зварювання неплавким електродом. Вольфрамовий електрод створює зварювальну дугу, а аргон захищає зварювальну ванну від повітря. Присадний метал за потреби подається окремо.

Якщо коротко пояснювати будову TIG-пальника, це рукоятка зі шланг-пакетом і робочою частиною, де фіксуються електрод, цанга, корпус цанги, ізолятор, сопло та ковпачок. Через пальник проходить струм, а захисний газ виходить через керамічне сопло та закриває зону плавлення.

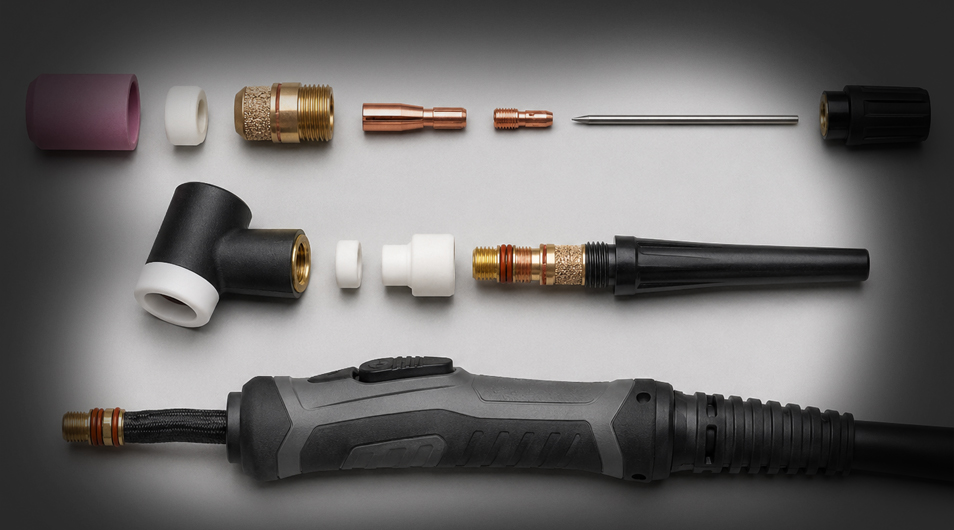

Основні елементи конструкції TIG-пальника

Будова TIG-пальника складається з деталей, які працюють як єдина система. Одні елементи утримують електрод, інші відповідають за подачу газу, охолодження та керування. Чим точніше підібрані комплектуючі, тим легше контролювати дугу та форму шва.

До основних елементів конструкції належать:

• рукоятка утримує пальник і допомагає вести шов;
• шланг-пакет з’єднує пальник з апаратом і подає струм, газ або охолоджувальну рідину;
• цанга фіксує вольфрамовий електрод;
• корпус цанги утримує цангу та спрямовує потік газу;
• газова лінза розподіляє аргон навколо електрода;
• керамічне сопло формує захисний потік;
• ізолятор розділяє струмопровідні та зовнішні частини;
• ковпачок закриває електрод із тильного боку.

Якщо елемент зношений або встановлений неправильно, газовий захист погіршується, дуга стає нестабільною, а витратні матеріали швидше виходять з ладу.

Витратні матеріали TIG-пальника та їх призначення

Витратні матеріали TIG-пальника підбирають під струм, діаметр електрода, матеріал і положення зварювання. Вольфрамовий електрод впливає на підпал дуги. Цанга має надійно затискати електрод, а сопло спрямовувати аргон без завихрень.

Газова лінза потрібна для рівного потоку газу, особливо під час зварювання нержавіючої сталі, тонкого металу та ділянок, де важливий чистий захист ванни. Ковпачок вибирають за довжиною електрода: короткий зручний у важкодоступних місцях, довгий підходить для стандартної роботи.

Щоб зрозуміти, як зібрати TIG-пальник, потрібно дотримуватися порядку встановлення. Спочатку в корпус ставлять цангу та корпус цанги, потім встановлюють електрод, сопло, ізолятор і ковпачок. Після складання перевіряють виліт електрода, щільність з’єднань і подачу газу.

Повітряне та рідинне охолодження TIG-пальників

Охолодження вибирають за силою струму та тривалістю роботи. Пальники з повітряним охолодженням простіші, легші та зручні для ремонту, коротких завдань і зварювання на помірних струмах. Вони не потребують окремого блока охолодження.

За високого навантаження використовують рідинне охолодження. Через шланг-пакет циркулює охолоджувальна рідина, яка знижує перегрів рукоятки та робочої частини. Це важливо під час тривалого TIG-зварювання на великих струмах.

Сучасне TIG-зварювання потребує стабільної дуги, якісного газового захисту та правильно підібраного пальника.

Як конструкція TIG-пальника впливає на зручність зварювання

Форма рукоятки, гнучкість шланг-пакета, довжина ковпачка та тип сопла впливають на комфорт. Легкий пальник менше втомлює руку, а гнучкий пакет допомагає працювати у складних положеннях. Для точних швів важливі огляд зони зварювання та стабільне положення електрода.

На зручність також впливає сумісність з апаратом. Роз’єм, подача газу, кнопка керування та охолодження мають відповідати обладнанню. Тому перед покупкою варто оцінювати не тільки пальник, а й усе зварювальне обладнання, з яким він буде працювати.

Підсумки

TIG пальник складається з рукоятки, шланг-пакета, електрода, цанги, сопла, ковпачка, ізолятора та інших елементів, які впливають на якість шва. Якщо розуміти будову TIG-пальника і знати, як зібрати TIG-пальник правильно, простіше підібрати витратні матеріали, зберегти стабільну дугу та отримати чисте з’єднання.
