Типи та маркування зварних швів

Зварювання - один з найважливіших методів з'єднання матеріалів, який використовується в найрізноманітніших галузях промисловості - від металообробки та машинобудування до дрібних ремонтних робіт. Це процес, що вимагає точності, технічних знань і навичок. Одним з ключових аспектів зварювання є створення зварних швів, які забезпечують міцне та естетично привабливе з'єднання деталей. Знання типів зварних швів, їх маркування та застосування необхідні для досягнення бажаних результатів у процесі зварювання.

Зварювальний шов – ключова інформація

Зварний шов, інакше відомий як зварювальний шов або зварне з'єднання, визначає місце з'єднання деталей у процесі зварювання металів та інших матеріалів. Існує багато типів зварних швів, які поділяються на три основні категорії – стикові зварні шви, зварні шви внапуск та інші зварні шви (крайові, зворотні та в отвір). Крім того, кожна з них містить ще багато підкатегорій зварних швів.

Перш ніж перейти до представлення типів зварювальних швів, ми пояснимо найважливіші поняття, які стосуються цієї теми, що дасть змогу ідентифікувати різні зварювальні шви:

●        поверхня шва – зовнішня частина зварного шва, видима з боку його укладання;

●        гребінь шва – виникає в односторонніх швах і являє собою поверхню, протилежну до лицьової сторони зварного шва, оплавлення горловини зварювальної канавки;

●        випуклість – виступ над товщиною матеріалу;

●        лінія сплавлення – лінія між зварним швом і зоною термічного впливу (ЗТВ), що вказує на межу переплавлення матеріалу під час зварювання;

●        зона термічного впливу – ділянка, яка зазнає механічних, структурних змін та змін опору під час зварювання;

●        симетричний шов – шов, форма якого однакова як з лицьового, так і з крайового боку;

●        переривчастий зварювальний шов – зварювання з регулярними проміжками;

●        безперервний зварювальний шов – зварювальний шов, який проходить по всій довжині з'єднання.

Типи зварювальних з'єднань

Ми вже згадували про поділ з'єднань на кілька категорій, які враховують їх форму і зовнішній вигляд, як при погляді ззовні, так і при розгляді шва в поперечному перерізі. До основних типів відносяться:

Торцеві зварні шви

Використовуються для з'єднання труб, прутів та листів металу на їхніх плоских кінцях. Це вимагає належної підготовки кромок деталей, що зварюються, з урахуванням товщини матеріалу та технологічних і конструктивних вимог.

Зварні шви внапуск

Використовуються для зварювання листового металу коли одна деталь розташована на верхній частині і перекриває іншу деталь, а також для з'єднання деталей під кутом. В процесі створення кутового з’єднання, під впливом електричної дуги, на поверхні металевих виробів утворюються поглиблення. Зварні шви можуть бути рівносторонніми або нерівносторонніми, а їхня поверхня може бути плоскою, увігнутою або опуклою.

Крайові зварні шви

Використовуються для з'єднання листів товщиною до 3 мм, підготовлених до зварювання шляхом згинання. Вони не вимагають використання сполучного матеріалу і виконуються по всій товщині листа.

Кромкові зварні шви

Використовуються для зварювання тонких листів, товщина яких залежить від висоти шва і глибини лінії плавлення. Вони схожі на крайові зварні шви.

Зварювання електрозаклепками (Наскрізний зварювальний шов)

У верхньому листі просвердлюється отвір, який заварюється так, щоб був захоплений нижній лист.

Точкові зварні шви

Виникають без попередньої підготовки отвору в матеріалі, виконуються шляхом точкового розплавлення одного листа металу і злиття його з іншим знизу.

По протяжності

Класифікація зварних швів за протяжністю буває двох видів: суцільні або переривчасті.

Переривчастий – це певної довжини шов, який виконується з синхронним інтервалом. Він, у свою чергу, поділяється на два типи – ланцюгова доріжка і шов в шаховому порядку. Наприклад, двосторонні переривчасті з’єднання на одній стороні стінки розташовані навпроти зварених ділянок шва з іншого її боку. Такі типи з’єднання можуть бути як односторонніми, так і двосторонніми. Тобто, деталь зварюється з двох сторін. Відстань між цими зварними відрізками називається “зварювальний крок”.

Суцільні способи зварювання також поділяються на короткі і довгі доріжки, і здійснюються уздовж усієї деталі. Точковий спосіб стикових швів значно відрізняється від інших за рахунок того, що тут немає зварювальної ванни і доріжки. В цьому випадку деталі з’єднуються точками, за рахунок напускного зварного з’єднання. Такий спосіб часто застосовується для зварювання тонкого металу або акумуляторів.

Способи протяжних швів : а) суцільний б) переривчастий, в) точковий, г) переривчастий шаховий, д) переривчастий суцільний (ланцюговий)

зварювальний апарат

Маркування зварювального шва

Кожен тип зварного шва має власне умовне позначення, за яким його можна ідентифікувати в технічній документації та інших матеріалах. Крім того, він може бути доповнений додатковою інформацією та позначеннями, такими як, наприклад, розміри.

Графічні символи, що позначають типи зварних швів, нагадують форму зварного шва, що виконується:

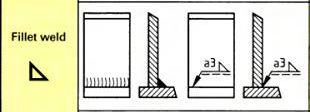

●       зварні шви внапуск - позначаються рівностороннім прямокутним трикутником;

●       кромкові шви - позначаються двома вертикальними лініями з вивернутими назовні "хвостиками", що нагадують літеру "J";

●       гребеневі шви - позначаються трьома вертикальними лініями, паралельними одна одній, на рівних відстанях;

●       зварні шви з отворами - позначаються горизонтальною лінією, що закінчується з обох боків короткими вертикальними лініями, які нагадують літеру "С", повернуту на 90° вправо;

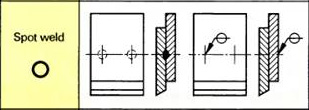

●       точкові зварні шви без отворів - позначені колом;

●       лінійні суцільні зварні шви - позначаються колом з паралельними горизонтальними лініями, що проходять через нього.

Стикові зварні шви бувають різних типів, тому вони мають різні позначення: зварні шви типу I позначаються двома вертикальними лініями, зварні шви типу V і Y позначаються такими ж літерами, а зварні шви типу U позначаються цією літерою з вертикальною лінією внизу.

Зображення зварного шва на технічному кресленні також залежить від типу проекції, яка може бути поперечним перерізом, видом зверху, видом знизу або видом спереду. Залежно від проекції, для зображення різних частин зварного шва використовуються різні типи ліній, наприклад, суцільні та пунктирні, товсті та тонкі лінії, а також криві лінії.
