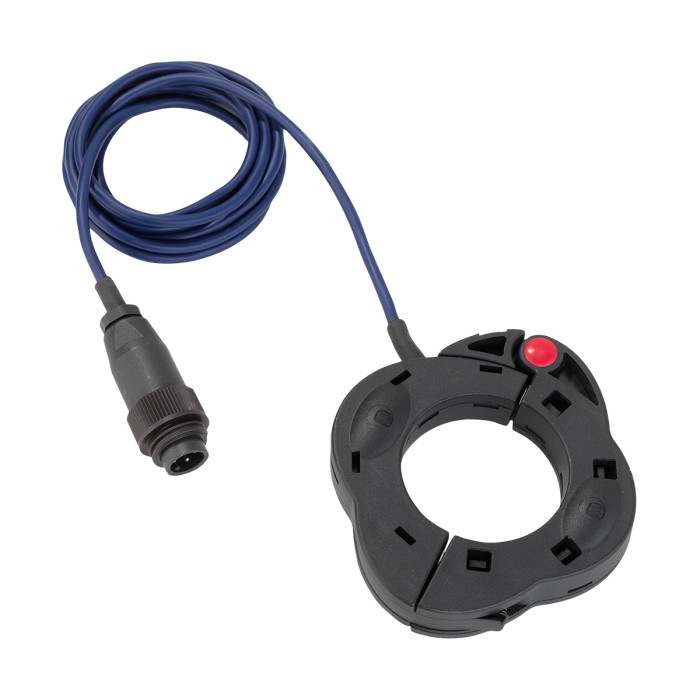

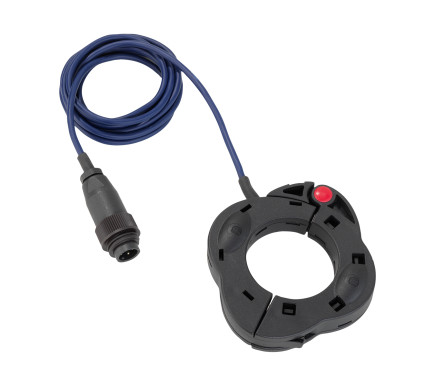

Токовый датчик для FES/FEC

Это датчик тока/шунт (current clamp/start-stop shunt), который используется в системах отсасывания сварочного дыма (FES/FEC) от Abicor Binzel.

Его главная функция — автоматически запускать и останавливать систему вытяжки в зависимости от того, идет ли процесс сварки (то есть проходит ток).

Характеристики и принцип работы:

Когда щепотка (зажим) обнаруживает ток более 20 A, она изменяет выходной сигнал (напряжение) – это считается включением вытяжки.

Выходной сигнал может иметь напряжение 5 В…24 В (в зависимости от питания).

Питание датчика идет по 4-контактному коннектору для этой модели.

Присоединение: датчик одевается на кабель "массового" (заземления) провода или другого подходящего провода – сам шунт "зажимает" кабель, не прерывая его.

Для использования с другими системами (не только Binzel) — может потребоваться внешний pull-up-резистор (между выходом и питанием), согласно инструкции
